創輝誠排母規格選用方法及計算

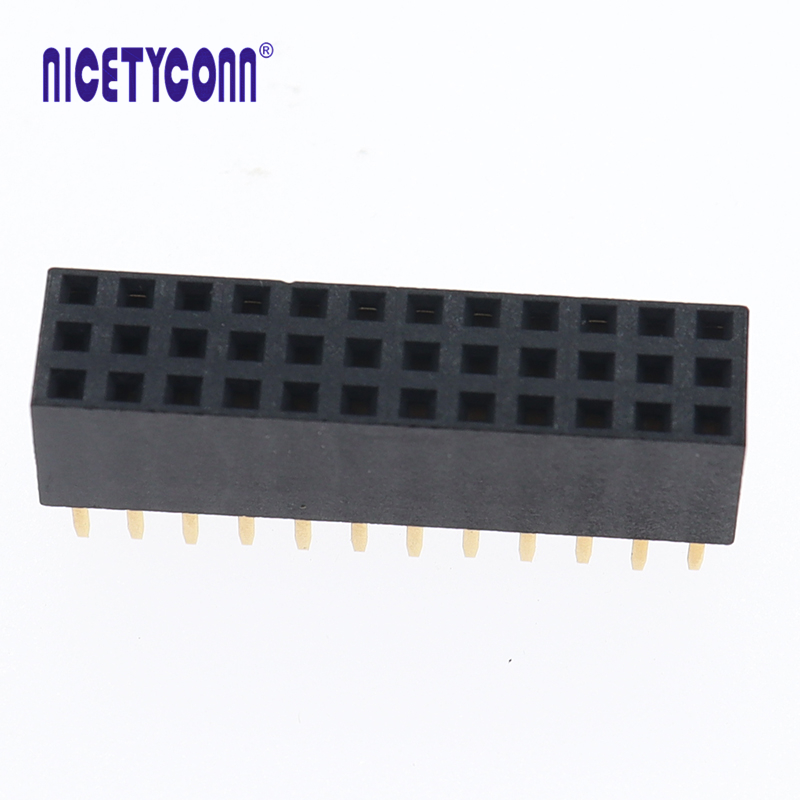

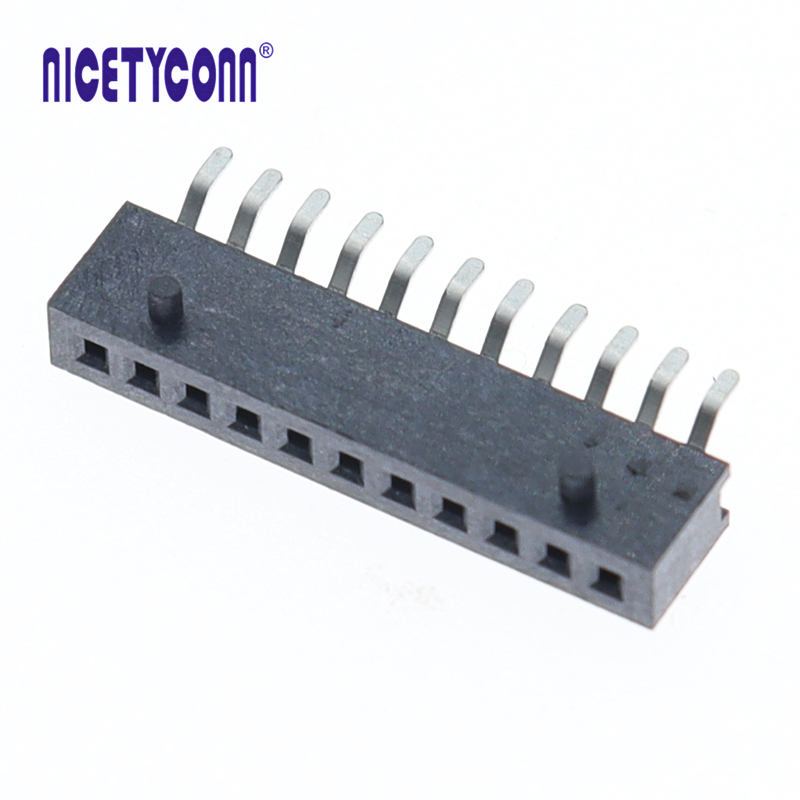

排母規格選擇應滿足以下2個原則：滿足載流量要求，滿足熱穩定校驗，也就是短路電流的熱效應。而動穩定主要考慮的是銅排的固定和支撐，也就是短路電流的電磁效應，高壓排母規格如截面積大小的選擇，只需考慮熱穩定校驗，而無需考慮動穩定的校驗。

額定短時耐受電流，是在規定的時間內（這個時間就是從合閘到跳閘的持續時間），設備合閘位置能夠承受電流的有效值，也就是從合閘到跳閘前的時間內該設備及其線路部件不被通過的短路電流所融損，這個是熱穩定的概念，這兒的線路部件可以是排母。額定峰值耐受電流是在系統發生最嚴重的短路情況下，設備在合閘位置承受額定短路峰值電流時設備及其線路部件產生電動力但不至于損壞，這個是動穩定的概念。額定短路持續時間，是指設備在合閘位置能夠承受額定短時耐受電流（而非峰值電流）的時間，超過這個時間設備就跳閘了，不再承受短路電流了。

高壓排母規格的選擇要滿足以上熱穩定校驗的要求。在設計和裝配上，對于滿足載流量要求，只要充分考慮導體的截面滿足要求就行了。實際應用中，對于截面積相同的母線，如TMY6*80載流量要大于TMY8*60，原因是前者的截面周長比后者大，相同長度下前者的體面積大于后者，散熱面積差異和電流的趨膚效應等原因造成了2者載流量不同。

在設計和裝配上，對于滿足動穩定要求。要首先考慮排母的受力方向，如盡量不采用排母寬面相對的安裝方式，因為此方式下排母的受力最強，充分考慮排母支撐固定件的間隔，做到即滿足動穩定要求又不浪費，要考慮排母支撐固定件的強度是否能夠承受排母的熱動力和電動力，支撐固定件如絕緣子及間距要進行動穩定校驗。需要注意的是，排母支撐固定件如絕緣子的抗彎抗拉強度能達到動穩定校驗要求的同時，其緊固件如螺栓螺母也要能承受電動力的沖擊載荷，并且緊固件如螺栓螺母要能承受排母及支撐排母件的重量和符合標準規定的排母安裝規范。

排母在進行動熱穩定校驗后試驗合格的依據為：在承受額定短時耐受電流和額定峰值耐受電流后仍能滿足型式試驗所規定的要求如絕緣、控制、回路電阻、機械操作和機械特性試驗等。額定短時耐受電流（IK）（老的提法為“熱穩定電流”）：在規定的使用和性能條件下，在規定的短路時間內，開關設備和控制設備在合閘位置能夠承載的電流的有效值，額定短時耐受電流的標準值應當從GB762中規定的R10系列中選取，并應該等于開關設備和控制設備的短路額定值。

額定峰值耐受電流（IP）（老的提法為“動穩定電流”）：在規定的使用和性能條件下，開關設備和控制設備在合閘位置能夠承載的額定短時耐受電流第一個大半波的電流峰值，額定頻率為50HZ及以下的所對應的額定峰值耐受電流應該等于2.5倍額定短時耐受電流；額定頻率為60HZ及以下的所對應的額定峰值耐受電流應該等于2.6倍額定短時耐受電流，因本文不做動穩定校驗，故可以不理會這個。

按照系統的特性，可能需要高于2.5倍額定短時耐受電流的數值，額定短路持續時間：開關設備和控制設備在合閘位置能承載額定短時耐受電流的時間間隔。標準規定72.5KV以下的開關設備和控制設備的額定短路持續時間為4s（實際很多公司生產的高壓開關如VS1、VD4真空斷路器在不同分斷能力下額定短路耐受時間有的為3S有的為2S等）。根據熱穩定校驗公式：S=I/a*√（t/△θ）式中：I是額定短時耐受電流；a是材質系數，銅為13，鋁為8.5；t是額定短路持續時間；對于裸導體一般取180K，對于4S的短路持續時間取215K。為計算方便，我們先計算假設額定短時耐受電流為1KA/4S時的排母最小截面積S=1000//13）*√（4/215）≈10.49而后求取。

需要注意的是，高壓開關柜內某線路點的額定短時耐受電流要依據上級變壓器的容量和源端到該短路點的線路總阻抗等數值來計算，比如，同樣的10KV系統，后面跟同樣容量大小的10/0.4變壓器，負載大小即使相同，但變壓器一次側10KV開關柜內斷路器的額定短時耐受電流是不一樣的。為簡便起見，在忽略排母內阻等因素的情況下，我們一般選取該段排母上級開關的短路耐受電流和短路持續時間來進行熱穩定校驗和計算。另外，導體的載流量及某線路點的短路電流還受海拔、濕度、環境溫度、導體的工作溫度、導體短路時的最高溫度等因素影響，相關修正數據可查閱有關表格。
